[인벤터모델링] 편심축 모델링 하기

- 오늘의 모델링 : 편심축 모델링하기 -

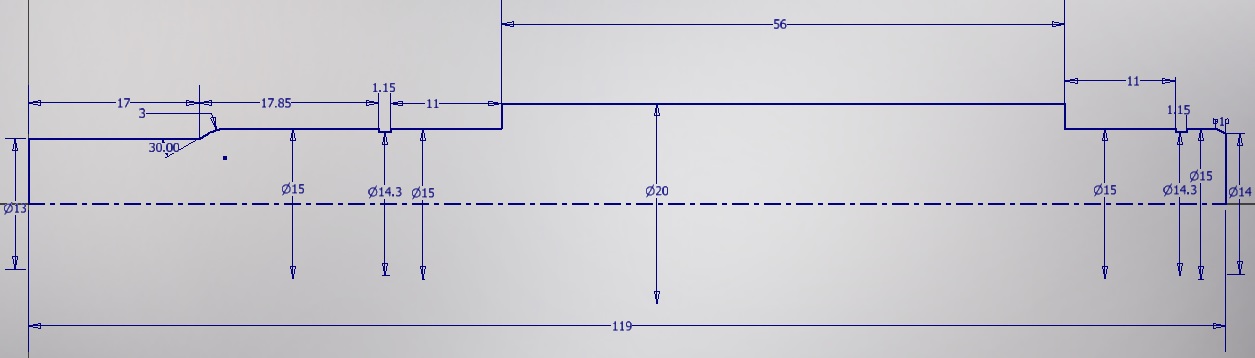

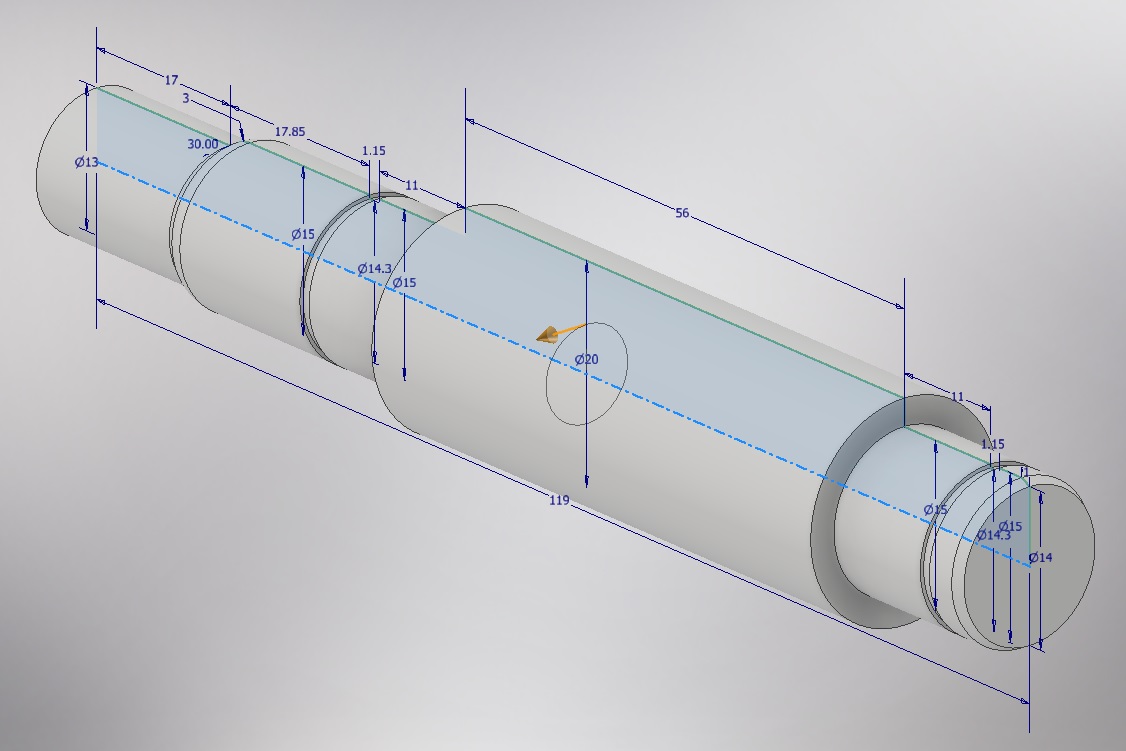

㉮ 축심축을 기준으로 대칭으로 스케치하기

㉯ 스케치 마무리 후 스케치된 프로파일을 회전하여 피쳐를 작성

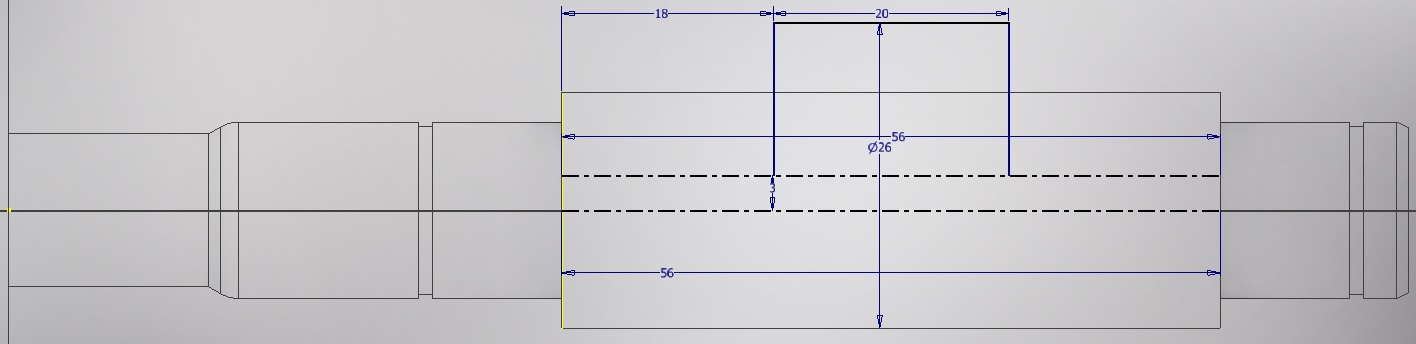

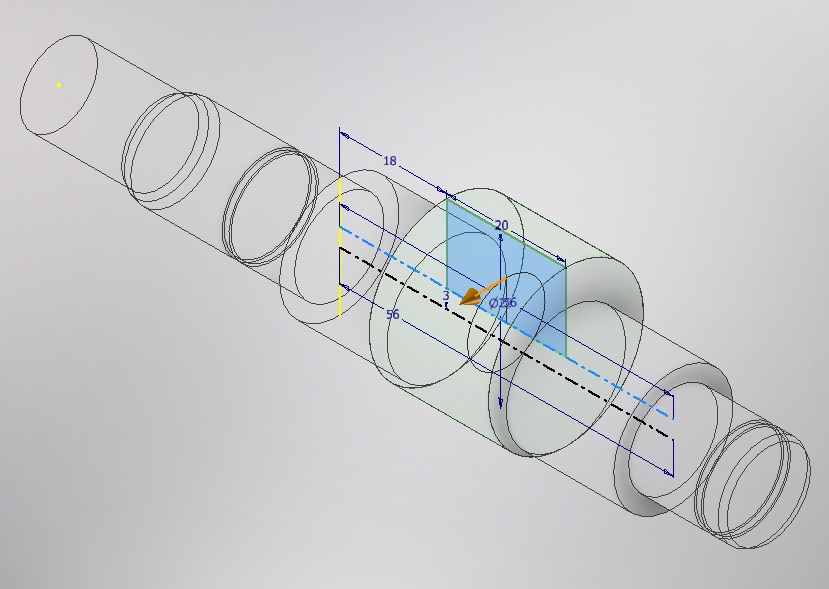

㉰ XY평면에 3mm떨어진 편심축을 스케치

㉱ 스케치 마무리 후 스케치된 프로파일을 회전하여 피쳐를 작성

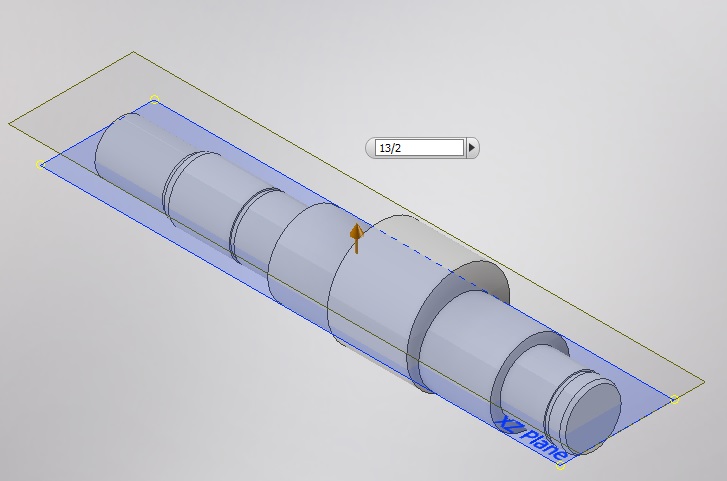

㉲ 평행키 스케치를 위한 작업평면 설정

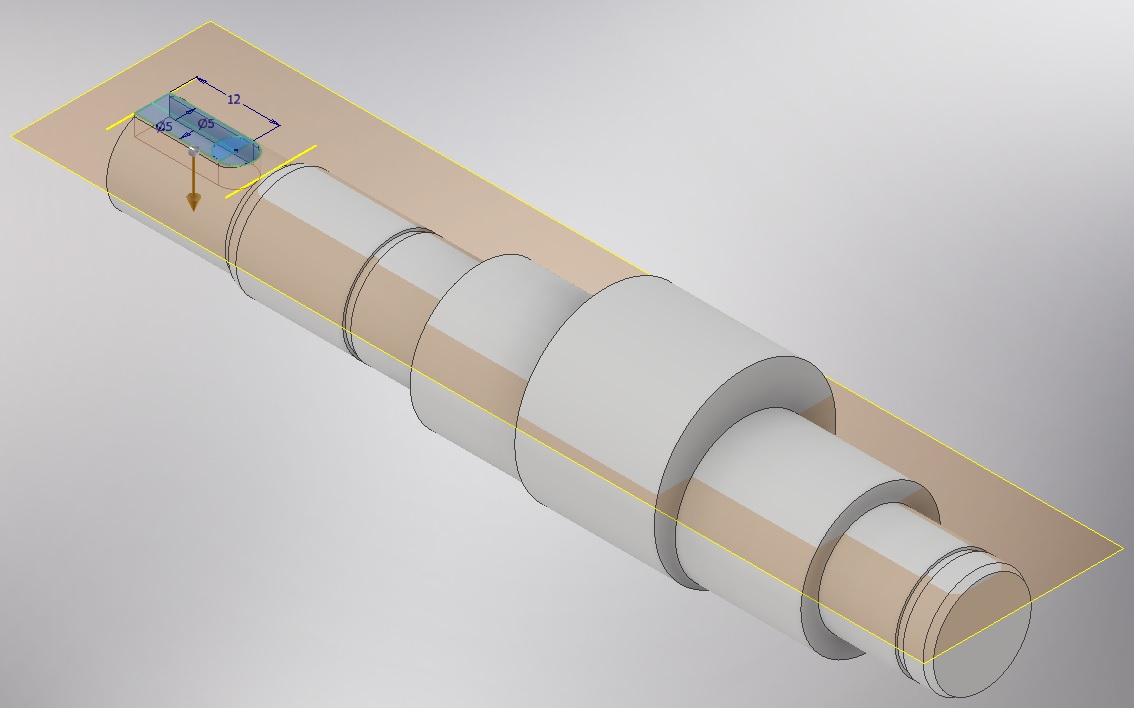

㉳ 작업평면에 평행키 스케치

㉴ 스케치 마무리 후 스케치된 프로파일을 돌출 차집합하여 피쳐를 작성

㉵ M4 탭을 하기 위한 중심점 스케치

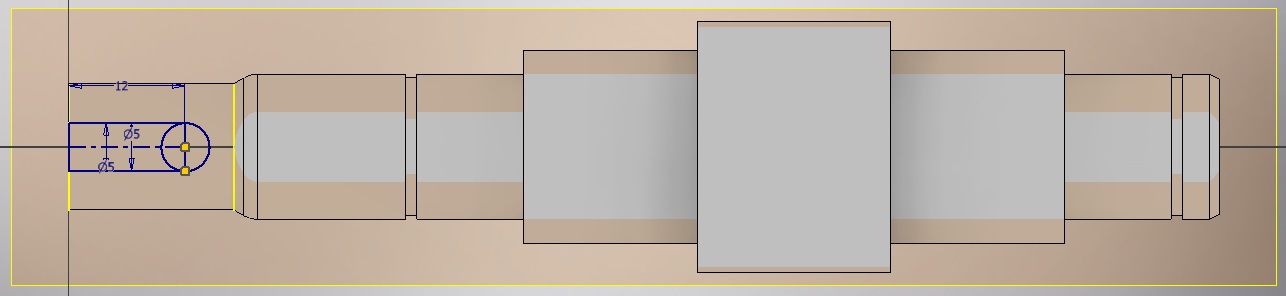

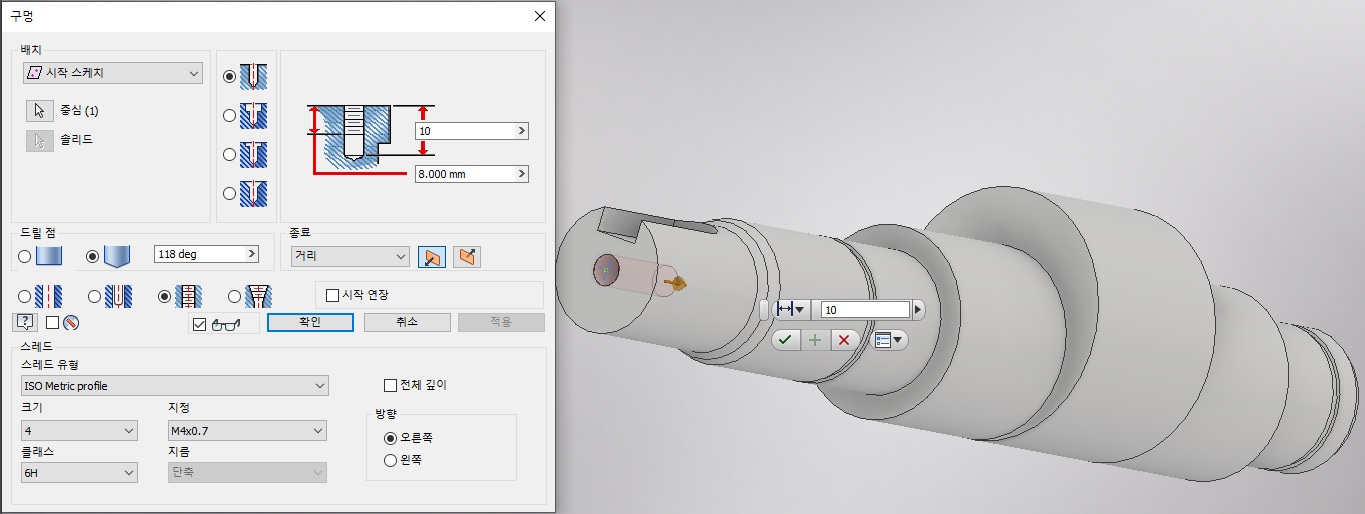

㉶ 구멍 마법사로 M4x0.7 탭을 생성

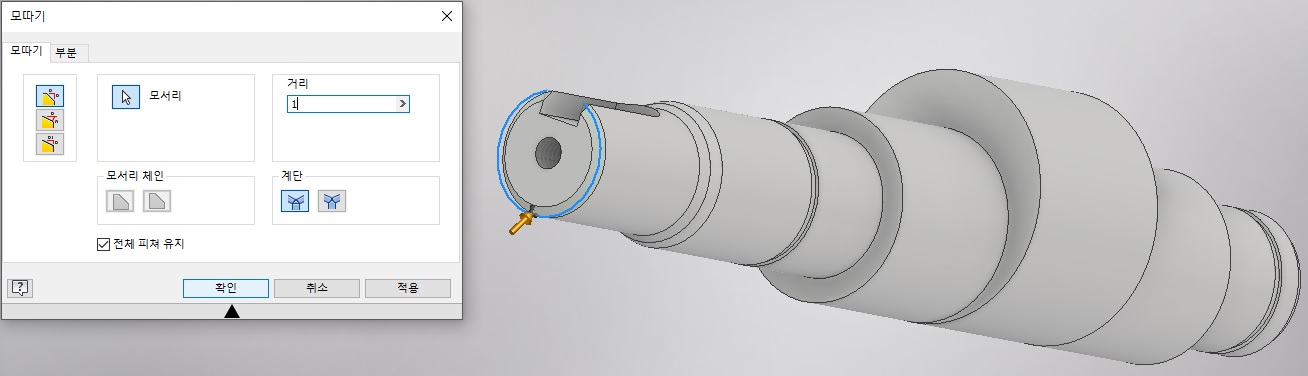

㉷ 마지막으로 C1 모따기 생성

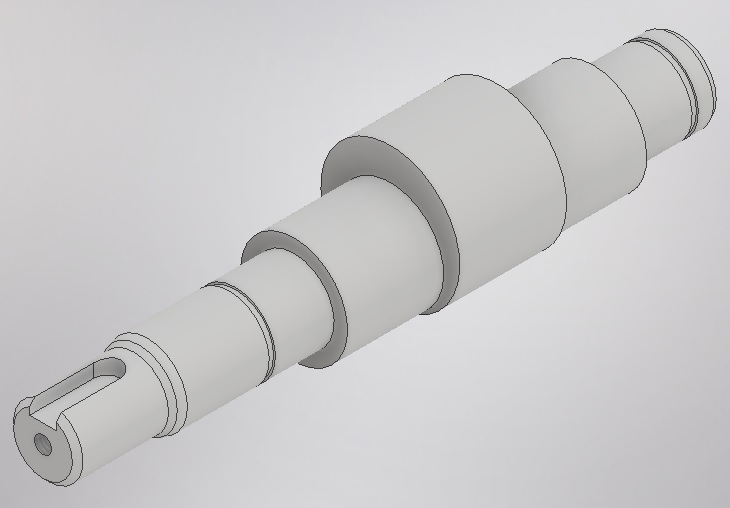

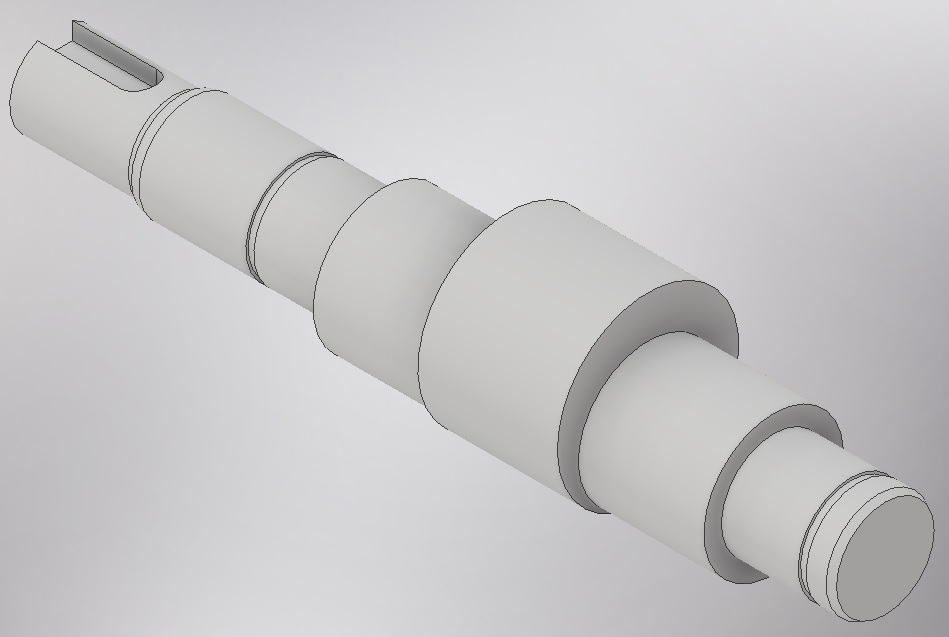

㉸ 끝~
